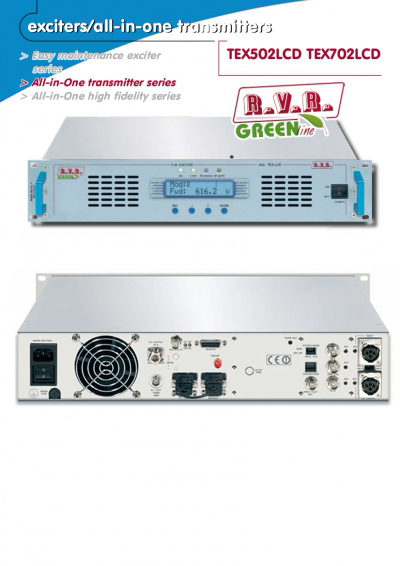

TEX502LCD
TEX702LCD
Parameter
Value
GENERALS
Frequency range
FCC - CCIR - OIRT - JPN – CHN
Rated output power
500 W
700 W
Modulation type
Direct carrier frequency
Operational Mode
Mono, Stereo, Multiplex
Environmental working conditions
-10 °C to + 50 °C / 95% relative Humidity non condensing
Frequency programmability
From software, with 10 kHz steps
Frequency stability
WT from -10°C to 50°C
±1 ppm
Modulation capability
150 kHz Stereo, 180 kHz Mono/MPX
Pre-emphasis mode
0 μS, 50 μS (CCIR), 75 μS (FCC)
POWER REQUIREMENTS
AC Power Input
AC Supply Voltage
80 ÷ 260 VAC Full Range
Active Power Consumption
650 W
910 W
Overall Efficiency
Typical 70 %
Connector
VDE IEC Standard
MECHANICAL DIMENSIONS
Phisical Dimensions
L x H x W
483 mm x 88 mm x 394 mm
Weight
about 10 kg
Cooling
Forced, with internal fan
Acoustic Noise
< 75 dBA
AUDIO INPUTS
Left/Mono & Right
10 kOhm or 600Ohm (XLR F) Level:-13 to +13 dBu
MPX
10 kOhm or 50 Ohm (BNC) Level: -13 to +13 dBu @ 75 KHz FM
SCA/RDS
10 kOhm (2x BNC) Level: -8 to +13 dBu @ 75 KHz FM
AES/EBU (OPTIONAL)
110 Ohm (XLR F)
TOSLINK (OPTIONAL)
TOSLINK F05 - EIAJ
OUTPUTS
RF Output
50 Ohm (N type)
RF Monitor
50 Ohm (BNC) approx. -60 dBc
Pilot output
>5 kOhm (BNC) approx.1Vpp
FUSES
On Mains
1 External fuse F 16 A - 5x20 mm
